一机多屏,三菱PLC与威纶通触摸屏连接方案

连接方案:

  1. 触摸屏(A)与触摸屏(B)通过串口互联 +设备(PLC)(串口)

  2. 触摸屏(A)与触摸屏(B)通过网口互联 +设备(PLC)(串口)

  3. 触摸屏(A)与触摸屏(B)通过网口互联 +设备(PLC)(网口)

注意:触摸屏串口根据公头(male--针)、母头(female--孔)区分,接口类型分为RS-232( RxD脚、TxD脚) RS485( Data+  A 脚 ,Data-  B脚),通讯时按照规定跟设备引脚接线

一、触摸屏(A)与触摸屏(B)通过串口互联 +PLC(串口)

1.如图所示

2.软件设置说明

与PLC直接连接的屏当成主屏(HMI 1),与主屏(HMI 1)连接的屏当成从屏(HMI 2)

主屏:第1步,在触摸屏编程软件的系统参数里面新增设备(所在位置选本机),选择设备类型、接口类型(RS232/RS485)、通讯端口、通讯波特率、数据位、校验位、停止位。

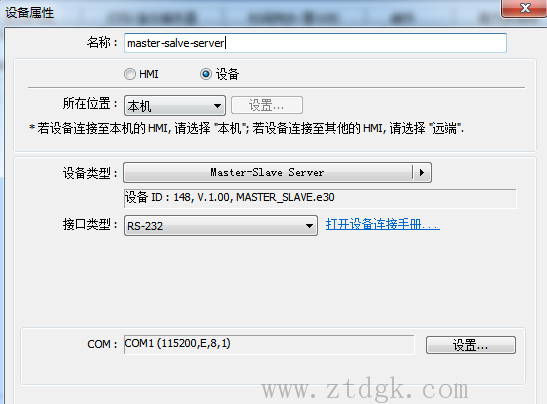

第2步,继续新增设备(所在位置选本机),设备类型选择master-slave-server、接口类型(RS232/RS485  )、通讯端口(通讯端口不能与第一步选择的通讯端口一样)、波特率(建议选高波特率),数据位必须8位、校验位、停止位。

如图所示第1步

如图所示第2步

从屏:第1步,在触摸屏编程软件的系统参数里面新增设备(所在

位置选远端)设置(选串行端口)、设备类型(与主屏设置第一步

选择的一样) 接口类型(与主屏设置第二步选择的一样)

      通讯端口(根据实际接线端口选择)

      通讯波特率(与主屏设置第二步选择的一样)

      数据位(与主屏设置第二步选择的接口类型一样)

      校验位(与主屏设置第二步选择的接口类型一样)

      停止位(与主屏设置第二步选择的接口类型一样)

3.在各品牌PLC软件里面设置PLC通讯参数


二、触摸屏(A)与触摸屏(B)通过网口互联 +PLC(串口)

1.如果所示

2.软件设置说明

与PLC直接连接的屏当成A屏(HMI 1),与A屏(HMI 1)连接的屏当成B屏(HMI 2)并且A屏和B屏必须是带网口的。

A屏:第1步,在触摸屏编程软件的系统参数里面新增设备(所在位置选本机),选择设备类型、接口类型(RS232/RS485)、通讯端口、通讯波特率、数据位、校验位、停止位。

第2步,设置A屏的IP地址(例如 192.168.1.10)

如果所示第1步

如果所示第2步

3、在各品牌PLC软件里面设置PLC通讯参数


三、触摸屏(A)与触摸屏(B)通过网口互联 +PLC(网口)

1.如果所示

2.软件设置说明

将触摸屏分为触摸屏A和触摸屏B,触摸屏和PLC必须是带网口通讯的型号,加上交换机

A屏:第1步,在触摸屏编程软件的系统参数里面新增设备(所在位置选本机),选择设备类型、接口类型(以太网)、设置设备(PLC)IP地址(例如192.168.1.5)

第2步,设置好触摸屏的IP地址 (例如192.168.1.10)

如图所示第1步

如果所示第2步

B屏:第一步,在触摸屏编程软件的系统参数里面新增设备(所在位置选本机),选择设备类型、接口类型(以太网)、设置设备(PLC)IP地址(例如192.168.1.5)

第二步,设置好触摸屏的IP地址 (例如192.168.1.15)

如图所示第1步

如果所示第2步

3、在各品牌PLC软件里面设置PLC的  IP地址(例如192.168.1.5)
